Leck-Ortung, Messungen, Beratung und Planung

Qualitätssicherung von Abdichtungen



in Zusammenarbeit mit Texplor_Austria.jpg

../foto/Leckage/Mobile_Leckageortung.jpg




Physikalische Grundlage der Qualitätssicherung:
Durch elektrische Tracer wird ein Ionenstrom induziert. Dieser Ionenstrom ist auf Grund des Energiedurchtritts (Tracerdurchtritt) durch das Dichtsystem messbar. An undichten Stellen tritt der Tracer ungehindert durch das Dichtsystem. Mit einer speziell entwickelten Software können diese Potentialunterschiede und damit die Wasserwegsamkeiten in einem lokalen Koordinatensystem graphisch dargestellt werden.

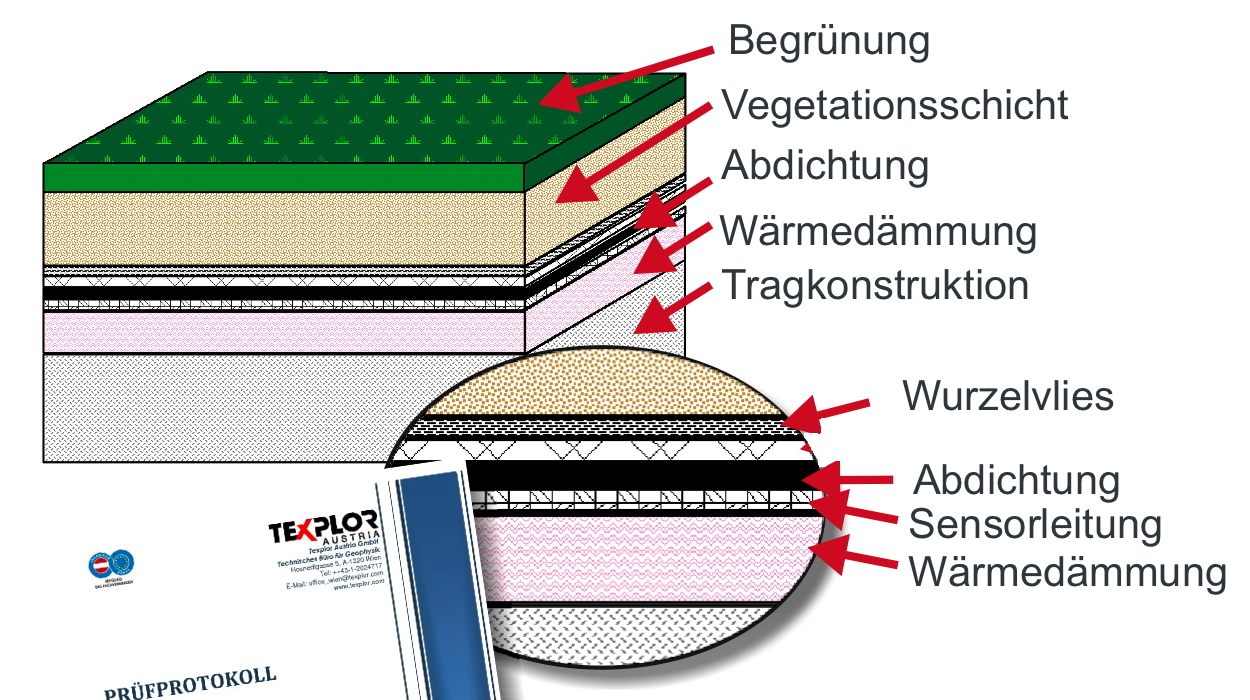

1. Qualitätssicherung von Flachdachabdichtungen

Dem ausführenden Unternehmen kann damit sofort vor Ort bestätigt werden, ob die Abdichtung dicht verlegt worden ist. Bei eventuellen Undichtigkeiten können diese auch gleich ausgebessert werden. Diese Qualitätsprüfung sichert sowohl die ausführenden Unternehmen als auch die Bauherrn ab. Dazu ist die Verlegung von Sensorleitungen unter der Dachhaut erforderlich. Dies ist auch für kleine Abdichtungsarbeiten eine sinnvolle und geringe Investition, da die Kontrollmessung jederzeit, auch Jahre nachdem die Dachdeckerarbeiten fertiggestellt wurden, durchgeführt werden können.




2. Permanente Überwachung der Dachhaut
Sobald eine Undichtigkeit auftritt, wird am „Feuchtewächter“ ein Alarm ausgelöst. Das Überwachungsgerät misst permanent die Dichtheit der Dachhaut und zeichnet die Daten auf. Diese können von Texplor jederzeit oder in einem bestimmten Zeitintervall ausgelesen und ausgewertet werden.

../foto/Leckage/EFT_mobil.jpg

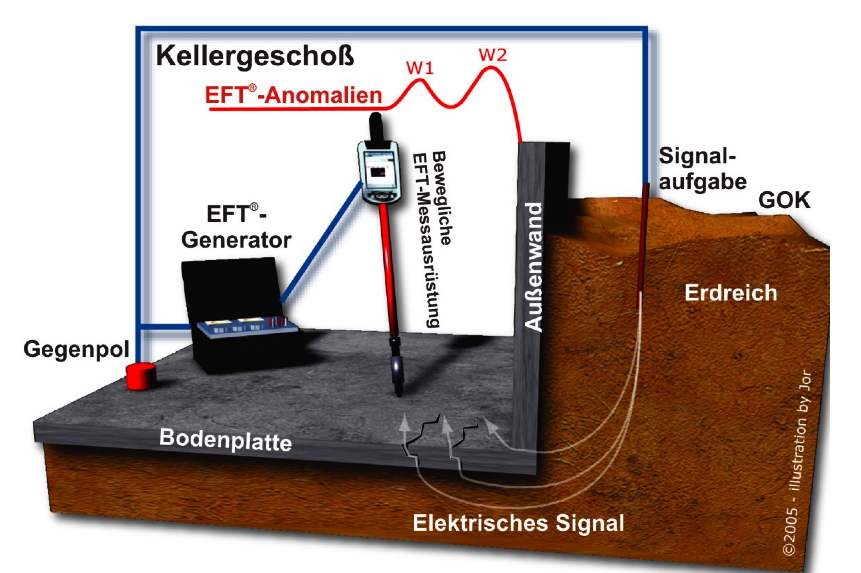

3. Leck-Ortung an erdberührten Bauteilen


Anwendungen:
Kelleraußenwände, Decken, Bodenplatten, Bauwerksfugen in Kellern & - Tiefgaragen
Rohrdurchführungen
Mit einem Einspeise- und einem Gegenpol wird ein elektrisches Gleichstromfeld im mV-Bereich angelegt und dadurch ein Ionenstrom induziert. Die eingespeisten Tracer werden in der Bodenfeuchtigkeit weitergeleitet, welche bei einem Durchtritt durch das Dichtsystem gemessen werden können.
Die Messdaten werden analysiert, interpretiert und mit einer Spezialsoftware als Isolinienkarte in einem lokalen Koordinatensystem dargestellt.
Zum Einsatz gelangen je nach Einsatzbereich entweder die Einzelsensor-Messausrüstung oder das Multisensor-Leckortungssystem.
Mit dem EFT-Messsystem können auch Becken oder Pools auf Dichtheit untersucht werden.

Leckage-Ortung_Terrasse




4.  Leckage-Ortung an Dächern und Tiefgaragendecken

Hier wird der Tracer in die Schadstelle (Tropfstelle) an der Unterseite der Decke eingespeist. Die Messung wird dann an der Oberfläche der Decke entweder mit dem Einzelsensor-Messgerät oder mit der Multisensor-Messausrüstung ausgeführt.

Überprüfung von Abdichtungen im Hochbau: download

Qualitätssicherung Abdichtungen: download
Detaillierte Unterlagen und Ausschreibungstexte für alle Verfahren finden Sie unter www.texplor.com .
