Localizzazione di infiltrazioni, misurazioni, consulenza e progettazione

Verifica delle impermeabilizzazioni in edilizia

in collaborazione con

Base fisica della verifica delle impermeabilizzazioni

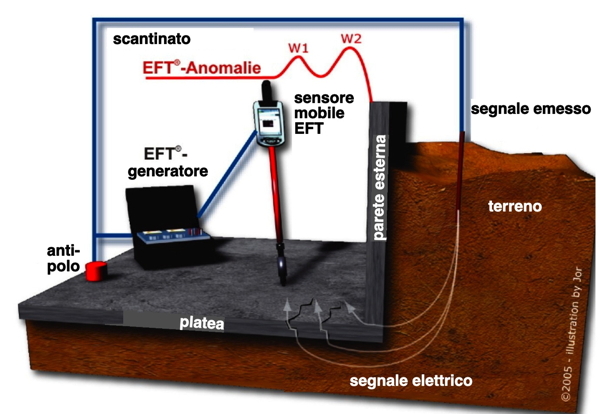

Quando l'impermeabilizzazione è danneggiata, si forma assieme al flusso dell'acqua infiltrata una differenza di potenziale elettrico. Per localizzare i punti di infiltrazione si applicano degli impulsi elettrici che vengono generati all'esterno dell'edificio ed indagati nell'attraversamento verso l'interno. I punti di infiltrazione corrispondono ai percorsi per cui è massima l'energia dell'impulso EFT® registrata dal sensore mobile. Le infiltrazioni nelle impermeabilizzazioni si dimostrano come anomalie nel campo di potenziale.

1. Gestione di qualità dell'impermeabilizzazione

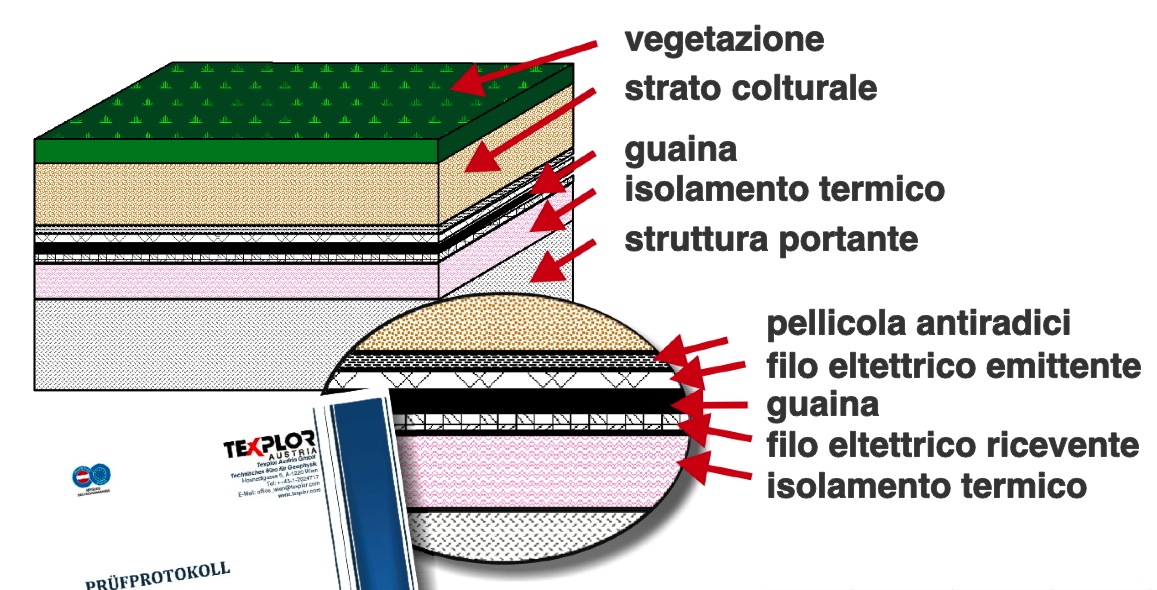

Posa di fili elettrici di sensore sotto la guaina, con misurazione di controllo per la verifica di qualità. Al posatore può essere confermato in loco se l'impermeabilizzazione è a tenuta. Se ci fossero delle perdite queste possono essere subito localizzate e riparate. Questa verifica di qualità da garanzie sia al posatore che al committente. La posa dei fili elettrici di sensore è un investimento sensato anche per piccole superfici e la misurazione di controllo può essere effettuata in qualsiasi momento, anche anni dopo la posa, in caso di danno.

2. Controllo permanente dell'impermeabilizzazione

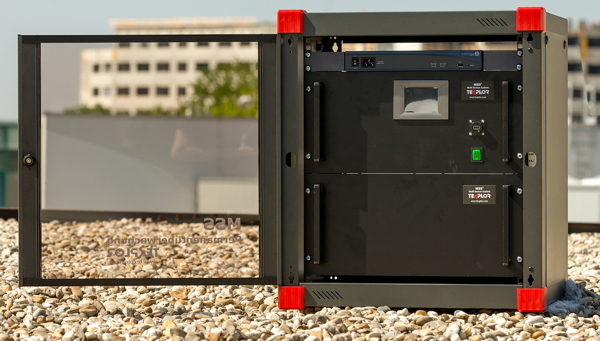

Posa di fili elettrici di sensore sotto la guaina, con misurazione di controllo permanente attraverso un "guardiano d'umidità". Quando si verifica una perdita si attiva un allarme. L'infiltrazione d'acqua viene registrata con data e ora.

3. Localizzazione d'infiltrazioni da elementi costruttivi a contatto con il terreno

Applicazioni:
- Pareti esterne di scantinati, solai, platea di fondazione, giunti di dilatazione in cantine e garage sotterranei
- Passaggi di tubazioni

Con un polo di entrata e di uscita si crea un campo elettrico continuo di pochi mV e con questo viene suscitato un flusso di ioni. I punti di infiltrazione si localizzano dove dall'impermeabilizzazione si misura una differenza di potenziale elettrico.

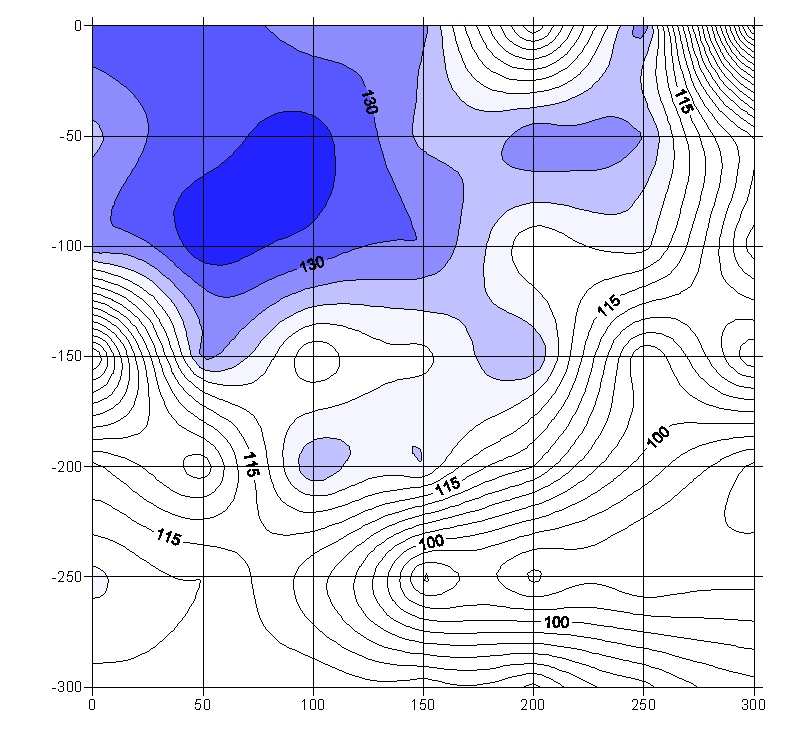

I dati misurati vengono analizzati, interpretati e visualizzati con una software speciale in forma di isolinie in un sistema di coordinate.

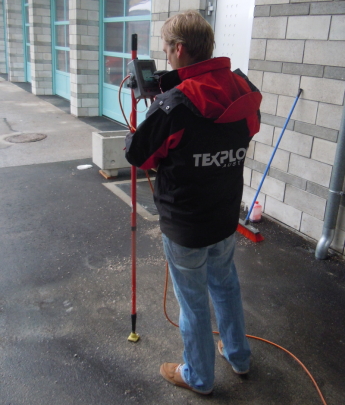

Nella misurazione vengono utilizzate le sonde mobili o il sistema con la rete di sensori superficiali.
Anche piscine, stagni o contenitori possono essere controllati nella impermeabilità.

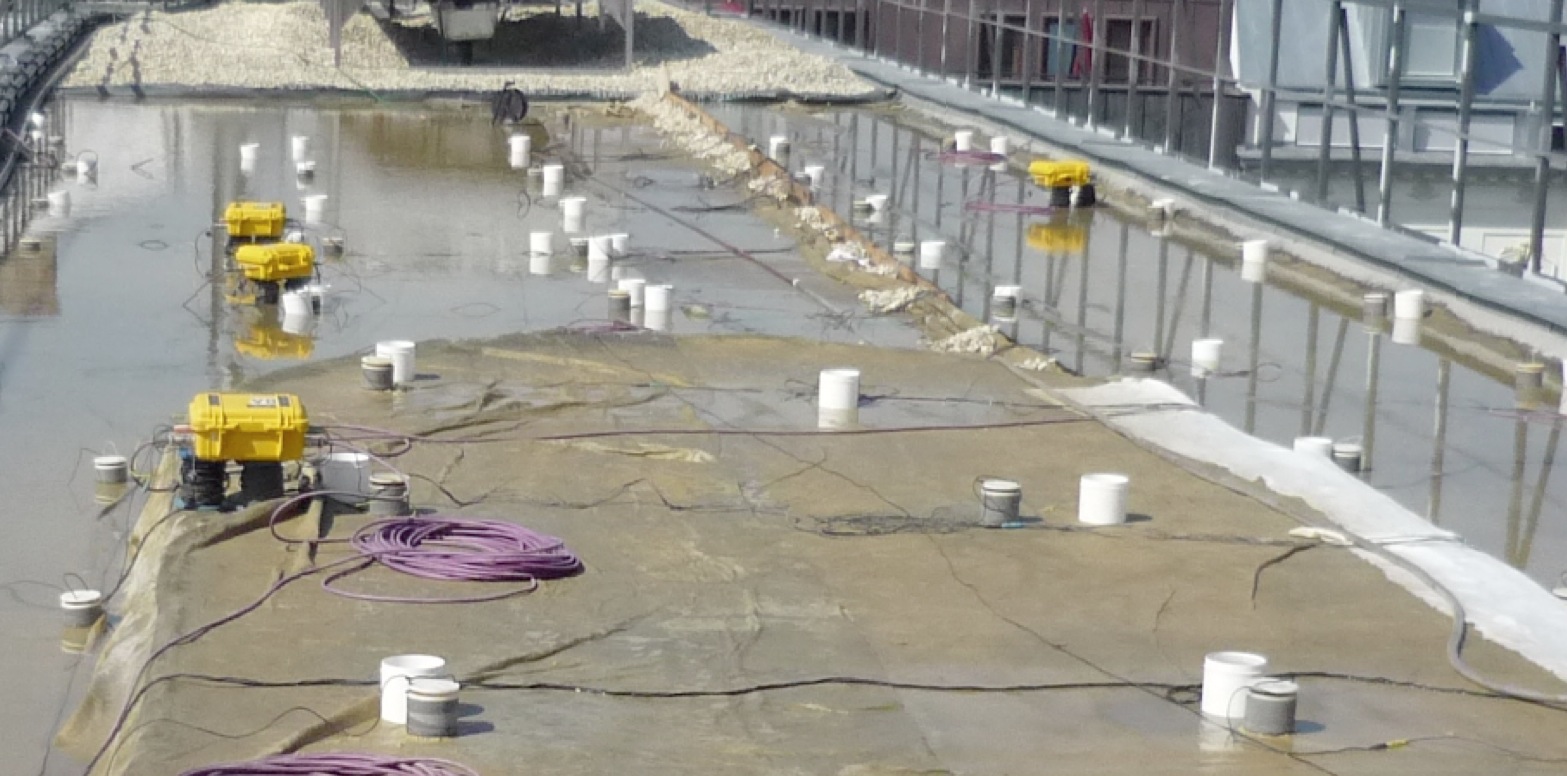

4. Localizzazione d'infiltrazioni da tetti piani, balconi e terrazze

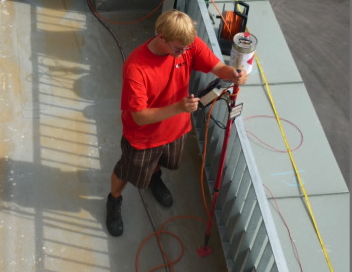

Il polo di entrata si pone sotto la guaina, in vicinanza delle infiltrazioni visibili. Nella misurazione vengono utilizzate le sonde mobili o il sistema con la rete di sensori superficiali.

Verifica di impermeabilizzazioni nell'edilizia: download
Verifica di impermeabilizzazioni, riassunto: download
Documentazioni detagliate e voci di capitolato per tutte le tecnologie di misurazione si trovano sul sito www.texplor.com .
